Konstruktionsdetails für Sandwichfassaden

Kellerdecke - Außenwand

Die Links rechts neben den Detail-Zeichnungen, die per Lupenfunktion vergrößert werden können, führen direkt zum ausgewählten Konstruktionsdetail im Planungsatlas Hochbau. Hier können die Details in vielfältigen Dateiformaten weiter bearbeitet werden.

Einbindende Decke in Kelleraußenwand/Wand zum Erdreich

Im Sockelbereich an beheizten Keller, Tragschicht durchlaufend, Erdreich auf Deckenniveau

Einbindende Decke in Kelleraußenwand/Wand zum Erdreich

Im Sockelbereich an beheizten Keller, Tragschicht durchlaufend, Erdreich auf Deckenniveau, Fenster/Tür in der Wandebene, Var. 1

Einbindende Decke in Kelleraußenwand/Wand zum Erdreich

Im Sockelbereich an beheizten Keller, Tragschicht durchlaufend, Erdreich auf Deckenniveau, Fenster/Tür in der Dämmebene, Var. 1

Einbindende Decke in Kelleraußenwand/Wand zum Erdreich

Im Sockelbereich an beheizten Keller, Tragschicht durchlaufend, Erdreich unter Deckenniveau

Einbindende Decke in Kelleraußenwand/Wand zum Erdreich

Im Sockelbereich an unbeheizten Keller, innenseitig gedämmt, Tragschicht punktuell gelagert (thermisch getrennt), Erdreich auf Deckenniveau

Einbindende Decke in Kelleraußenwand/Wand zum Erdreich

Im Sockelbereich an unbeheizten Keller, innenseitig gedämmt, Tragschicht punktuell gelagert (thermisch getrennt), Erdreich auf Deckenniveau, Fenster/Tür in der Wandebene, Var. 1

Einbindende Decke in Kelleraußenwand/Wand zum Erdreich

Im Sockelbereich an unbeheizten Keller, innenseitig gedämmt, Tragschicht punktuell gelagert (thermisch getrennt), Erdreich auf Deckenniveau, Fenster/Tür in der Dämmebene, Var. 1

Einbindende Decke in Kelleraußenwand/Wand zum Erdreich

Im Sockelbereich an unbeheizten Keller, innenseitig gedämmt, Tragschicht punktuell gelagert (thermisch getrennt), Erdreich unter Deckenniveau

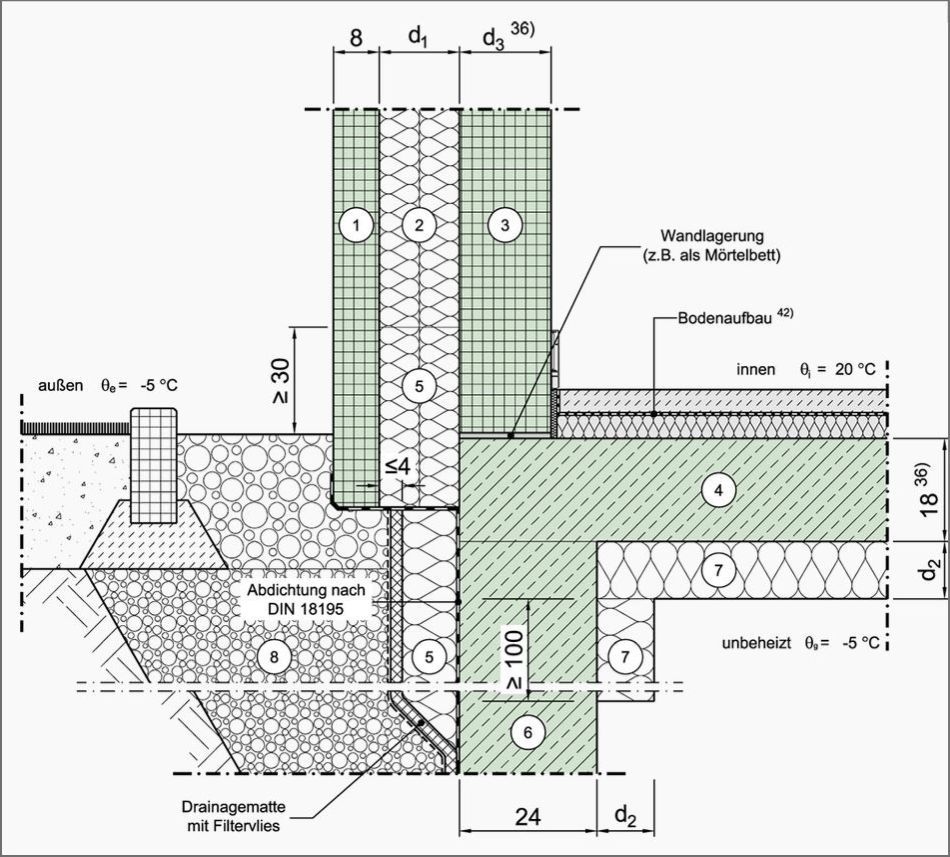

Einbindende Decke in Kelleraußenwand/Wand zum Erdreich

Im Sockelbereich an unbeheizten Keller, außenseitig gedämmt, Tragschicht durchlaufend, Erdreich auf Deckenniveau

Einbindende Decke in Kelleraußenwand/Wand zum Erdreich

Im Sockelbereich an unbeheizten Keller, außenseitig gedämmt, Tragschicht durchlaufend, Erdreich auf Deckenniveau, Fenster/Tür in der Wandebene, Var. 1

Einbindende Decke in Kelleraußenwand/Wand zum Erdreich

Im Sockelbereich an unbeheizten Keller, außenseitig gedämmt, Tragschicht durchlaufend, Erdreich auf Deckenniveau, Fenster/Tür in der Dämmebene, Var. 1

Einbindende Decke in Kelleraußenwand/Wand zum Erdreich

Im Sockelbereich an unbeheizten Keller, außenseitig gedämmt, Tragschicht durchlaufend, Erdreich unter Deckenniveau

Einbindende Decke in Kelleraußenwand/Wand zum Erdreich

Im Sockelbereich an Außenluft (z. B. Tiefgarage), innenseitig gedämmt, Tragschicht punktuell gelagert (thermisch getrennt), Erdreich auf Deckenniveau

Einbindende Decke in Kelleraußenwand/Wand zum Erdreich

Im Sockelbereich an Außenluft (z. B. Tiefgarage), innenseitig gedämmt, Tragschicht punktuell gelagert (thermisch getrennt), Erdreich auf Deckenniveau, Fenster/Tür in der Wandebene, Var. 1

Einbindende Decke in Kelleraußenwand/Wand zum Erdreich

Im Sockelbereich an Außenluft (z. B. Tiefgarage), innenseitig gedämmt, Tragschicht punktuell gelagert (thermisch getrennt), Erdreich auf Deckenniveau, Fenster/Tür in der Dämmebene, Var. 1

Einbindende Decke in Kelleraußenwand/Wand zum Erdreich

Im Sockelbereich an Außenluft (z. B. Tiefgarage), innenseitig gedämmt, Tragschicht punktuell gelagert (thermisch getrennt), Erdreich unter Deckenniveau

Einbindende Decke in Kelleraußenwand/Wand zum Erdreich

Im Sockelbereich an Außenluft (z. B. Tiefgarage), außenseitig gedämmt, Tragschicht durchlaufend, Erdreich auf Deckenniveau

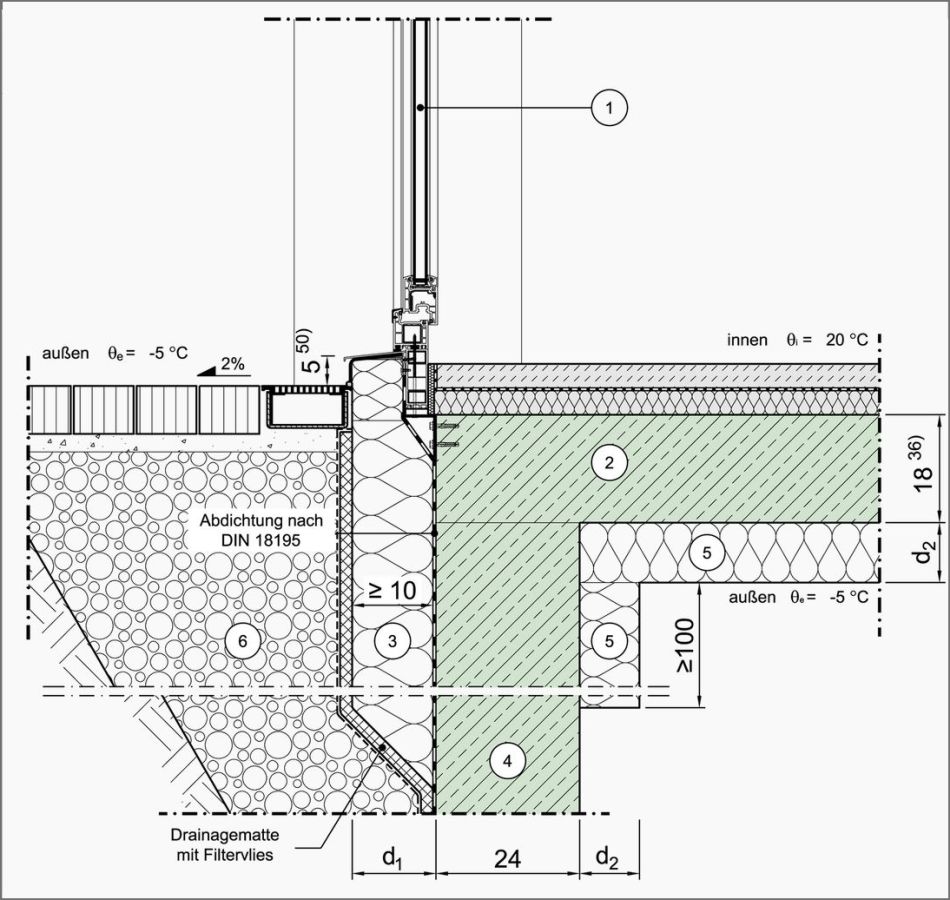

Einbindende Decke in Kelleraußenwand/Wand zum Erdreich

Im Sockelbereich an Außenluft (z. B. Tiefgarage), außenseitig gedämmt, Tragschicht durchlaufend, Erdreich auf Deckenniveau, Fenster/Tür in der Wandebene, Var. 1

Einbindende Decke in Kelleraußenwand/Wand zum Erdreich

Im Sockelbereich an Außenluft (z. B. Tiefgarage), außenseitig gedämmt, Tragschicht durchlaufend, Erdreich auf Deckenniveau, Fenster/Tür in der Dämmebene, Var. 1

Einbindende Decke in Kelleraußenwand/Wand zum Erdreich

Im Sockelbereich an Außenluft (z. B. Tiefgarage), außenseitig gedämmt, Tragschicht durchlaufend, Erdreich unter Deckenniveau
